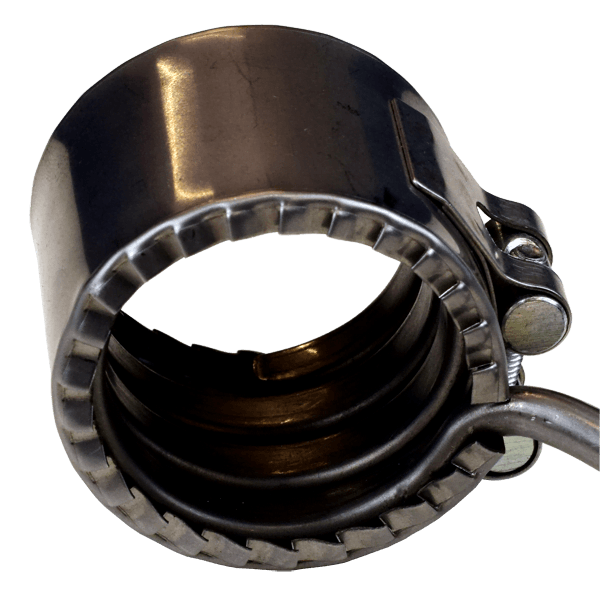

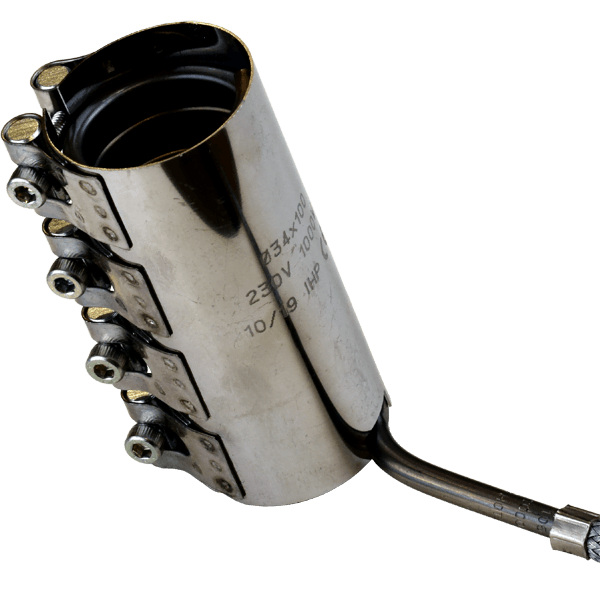

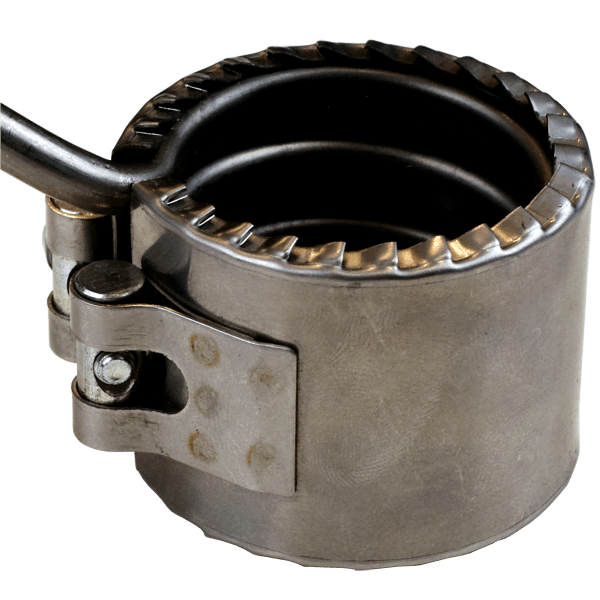

Abrazadera helicoidal 750°C

Las abrazaderas con helicoidal integrada pueden soportar temperaturas de trabajo muy altas (hasta 750°C) y están diseñadas para resistir golpes y vibraciones. En este formato único, utilizamos resistencias helicoidales que se enrollan hasta obtener el diámetro interior y la longitud deseados. Luego se encapsulan en una carcasa de acero inoxidable y se equipa con tornillos de sujeción.

Las abrazaderas conformables están selladas herméticamente y pueden equiparse con termopares tipo J y K. Recomendamos el uso de cuadros de control de IHP para la regulación de las resistencias.

Todas las abrazaderas helicoidales de IHP se pueden personalizar en cuanto a dimensiones, alimentación, potencia, conexiones y adaptadores. Para las máquinas de fabricación más antiguas, ofrecemos la posibilidad de diseñar nuevos sistemas de calentamiento eléctrico que mejoran el rendimiento y reducen el consumo de energía.

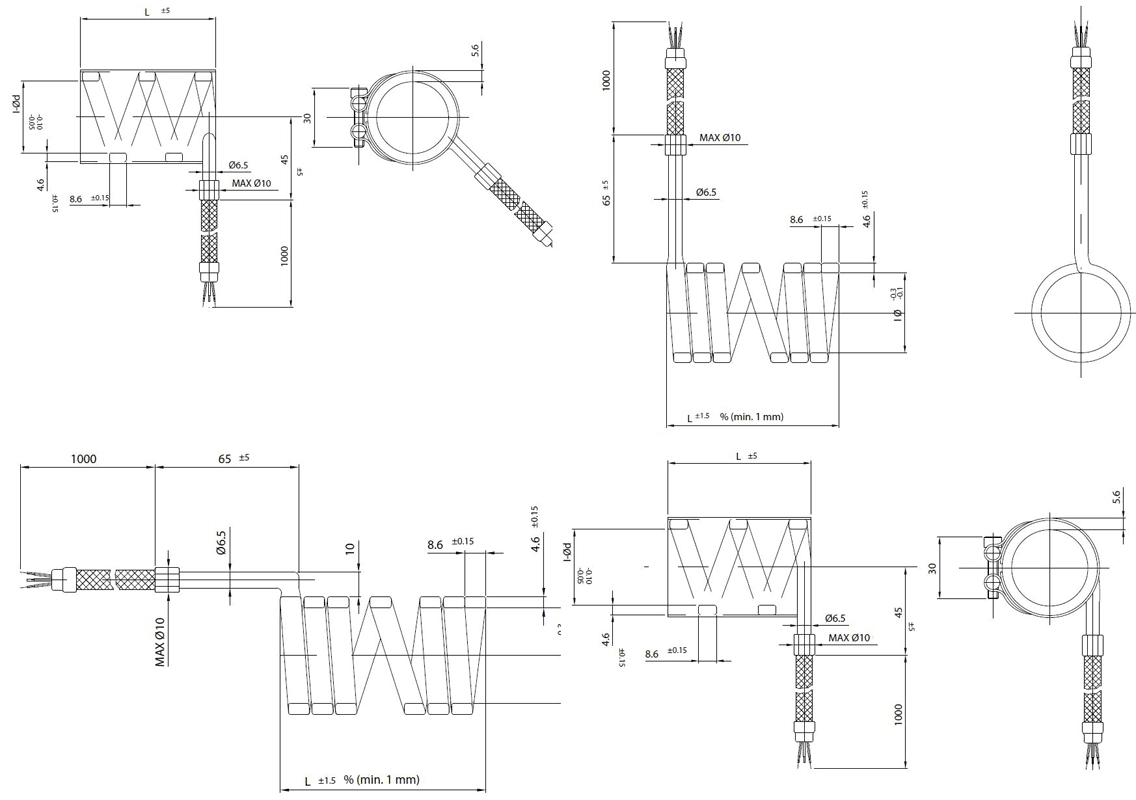

Estas abrazaderas conformables se pueden solicitar con diferentes salidas de cable: radial, tangencial de 5° o 45°, o axial de 5° o 30°.

Productos relacionados:
Resistencias boquilla de latón 320°C
Resistencia boquilla de acero inoxidable 370°C
Resistencias boquilla acero inoxidable 400°C
Resistencias boquilla de acero inoxidable largas 400°C
Resistencias de boquilla con aislamiento cerámico 450°C
Resistencias helicoidales 750°C

Boquilla helicoidal resistencia tubular IHP
Abrazadera helicoidal IHPAbrazadera helicoidal alta temperatura IHP

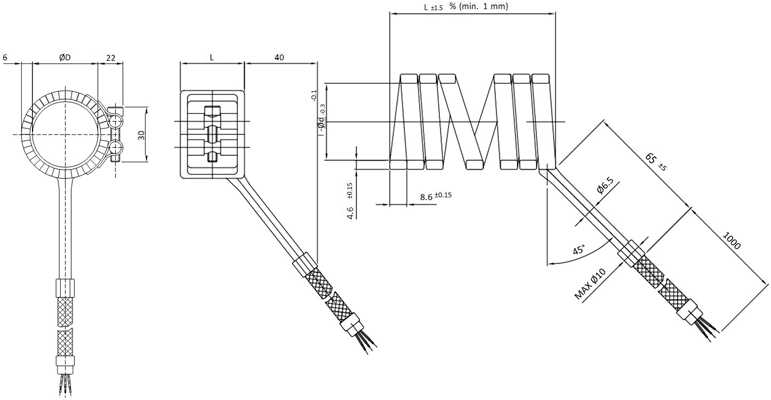

Especificaciones técnicas

Densidad de potencia hasta 15W/cm²
Temperatura de trabajo hasta 750°C
Alimentación 230V de serie (otras opciones consultar)
Termopar tipo J o K integrado (opcional)
Hilo calefactor en níquel/cromo 80/20
Resistencia helicoidal integrada en acero inoxidable níquel-cromo (CrNi)
Carcasa en acero inoxidable AISI430
Salida axial 45° cable de serie
Diámetro mínimo ø20mm
Diámetro máximo ø100mm
Longitud máxima de la resistencia helicoidal antes del enrollado 3000mm
Zona fría de la resistencia 65mm
Cable de alimentación en trenzado malla de 1000mm con conexión a tierra

Medidas estandarizadas

Número de artículoDiámetro (mm)Ancho (mm)Potencia (W)
137-Z1220200402040300
137-Z1220200602060450
137-Z1220200802080550
137-Z12202010020100800
137-Z12202012020120800
137-Z12202014020140800
137-Z12202016020160800
137-Z1220220402240300
137-Z1220220602260450
137-Z1220220802280550
137-Z12202210022100800
137-Z12202212022120800
137-Z12202214022140800
137-Z122022160221601000
137-Z1220240402450450
137-Z1220240602460550
137-Z1220240802480550
137-Z12202410024100800
137-Z12202412024120800
137-Z122024140241401000
137-Z122024160241601000
137-Z1220260402650450
137-Z1220260602660550
137-Z1220260802680800
137-Z12202610026100800
137-Z122026120261201000
137-Z122026140261401000
137-Z122026160261601000
137-Z1220280402850450
137-Z1220280602860550
137-Z1220280802880800
137-Z122028100281001000
137-Z122028120281201000
137-Z122028140281401000
137-Z122028160281601000
137-Z1220300403040450
137-Z1220300603060550
137-Z1220300803080800
137-Z122030100301001000
137-Z122030120301201000
137-Z122030140301401000
137-Z122030160301601000
137-Z1220320403240450
137-Z1220320603260550
137-Z1220320803280800
137-Z122032100321001000
137-Z122032120321201000
137-Z122032140321401000
137-Z1220340403450550
137-Z1220340603460550
137-Z1220340803480800
137-Z122034120341201000
137-Z122034100341001000
137-Z1220360403650450
137-Z1220360603660800
137-Z1220360803680800
137-Z122036100361001000
137-Z1220380403850550
137-Z1220380603860800
137-Z12203808038801000
137-Z122038100381001000
137-Z1220400404040550
137-Z1220400604060800
137-Z12204008040801000
137-Z122040100401001000
137-Z1220420404240550
137-Z1220420604260800
137-Z12204208042801000
137-Z1220440404440550
137-Z1220440604460800
137-Z12204408044801000
137-Z1220460404640550
137-Z1220460604660800
137-Z12204608046801000
137-Z1220480404840550
137-Z12204806048601000
137-Z12204808048801000
137-Z1220500405040550
137-Z12205006050601000
137-Z12205008050801000
137-Z1220520405240550
137-Z12205206052601000
137-Z12205208052801000
137-Z1220540405440550
137-Z1220560405640800
137-Z1220580405840800
137-Z1220600406040800
137-Z1220620206220300
137-Z1220620406240800
137-Z12206206062601000
137-Z1220640206420300
137-Z1220640406440800
137-Z12206406064601000
137-Z1220660206620300
137-Z1220660406640800
137-Z1220680206820300
137-Z1220680406840800
137-Z1220700207020300
137-Z1220700407040800
137-Z1220720207220300
137-Z1220720407240800
137-Z1220740207420300
137-Z1220740407440800
137-Z1220760207620300
137-Z12207604076401000
137-Z1220780207820300
137-Z12207804078401000
137-Z1220800208020300
137-Z12208004080401000
137-Z1220820208220450
137-Z12208204082401000
137-Z1220840208420300
137-Z12208404084401000
137-Z1220860208620300
137-Z12208604086401000
137-Z1220880208820450
137-Z12208804088401000
137-Z1220900209020450
137-Z12209004090401000
137-Z1220920209220450
137-Z12209204092401000
137-Z1220940209420450
137-Z12209404094401000
137-Z1220960209620450
137-Z12209604096401000
137-Z1220980209820450
137-Z12209804098401000
137-Z12210002010020450
137-Z122100040100401000
